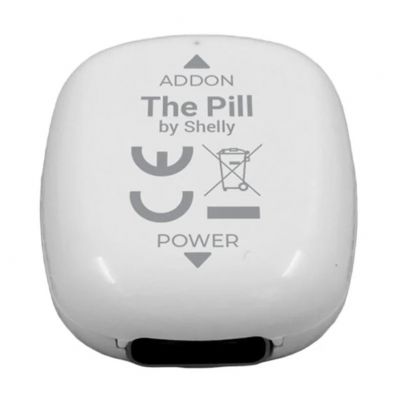

Shelly The Pill to kompaktowy moduł zaprojektowany do współpracy z czujnikami i systemami automatyki. Urządzenie umożliwia monitorowanie temperatury, wilgotności, napięcia oraz stanów cyfrowych, a dzięki trybom peryferyjnym współpracuje z czujnikami analogowymi i cyfrowymi. Zasilany przez USB-C może pracować w sposób ciągły w instalacjach technicznych i domowych. Niewielkie wymiary i podwójna łączność WiFi 2,4 GHz oraz Bluetooth BLE 4.2 pozwalają łatwo zintegrować je nawet w miejscach o ograniczonej przestrzeni.

Monitorowanie temperatury i wilgotności

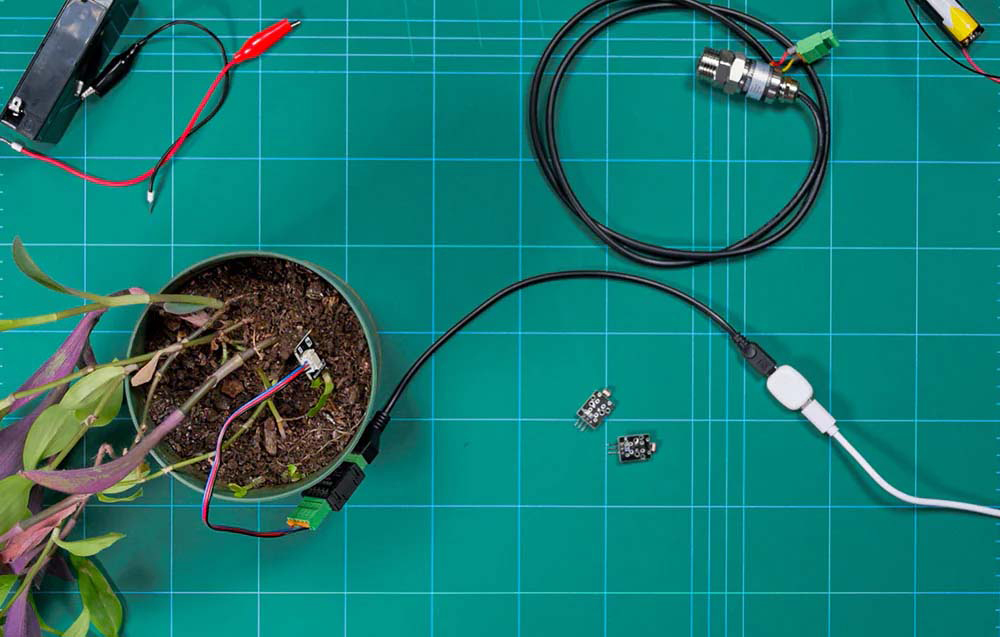

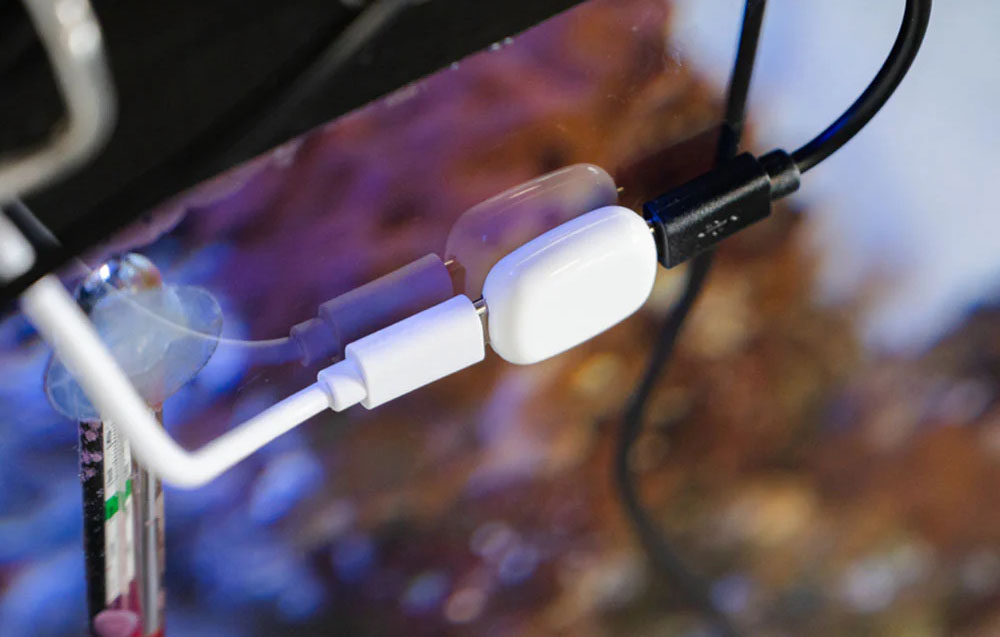

Urządzenie działa w trybie plug and play z popularnymi czujnikami temperatury DS18B20 oraz temperatury i wilgotności DHT22. Obsługuje do pięciu sond DS18B20 jednocześnie, co pozwala monitorować kilka punktów pomiarowych w tym samym czasie. Sprawdza się przy kontroli temperatury w basenach, akwariach, zbiornikach wody czy systemach technicznych.

Rozbudowane opcje konfiguracji

Model oparty jest na mikrokontrolerze ESP32-C3 (8 MB Flash) i oferuje funkcje charakterystyczne dla platformy Shelly Gen3. Umożliwia tworzenie harmonogramów, korzystanie z webhooków, obsługę MQTT, szyfrowanie komunikacji oraz tworzenie własnych skryptów. Integracja z systemami zewnętrznymi możliwa jest przez MQTT, WebSocket lub HTTP, co pozwala na łatwe włączenie urządzenia do rozbudowanych systemów automatyki.

Różne tryby pracy

Shelly The Pill oferuje konfigurowalne tryby pracy wejść i wyjść cyfrowych oraz pomiar analogowy. Wejścia i wyjścia pracują w 3,3 V, a tryb cyfrowy można ustawić niezależnie jako wejście lub wyjście. Analogowy woltomierz wbudowany w urządzenie mierzy napięcie w zakresie 0–2,5 V, natomiast zewnętrzny moduł rozszerzeń umożliwia pomiar do 30 V DC. Dzięki temu urządzenie może współpracować z czujnikami drzwi, czujnikami ruchu, czujnikami zalania czy innymi prostymi sensorami cyfrowymi.

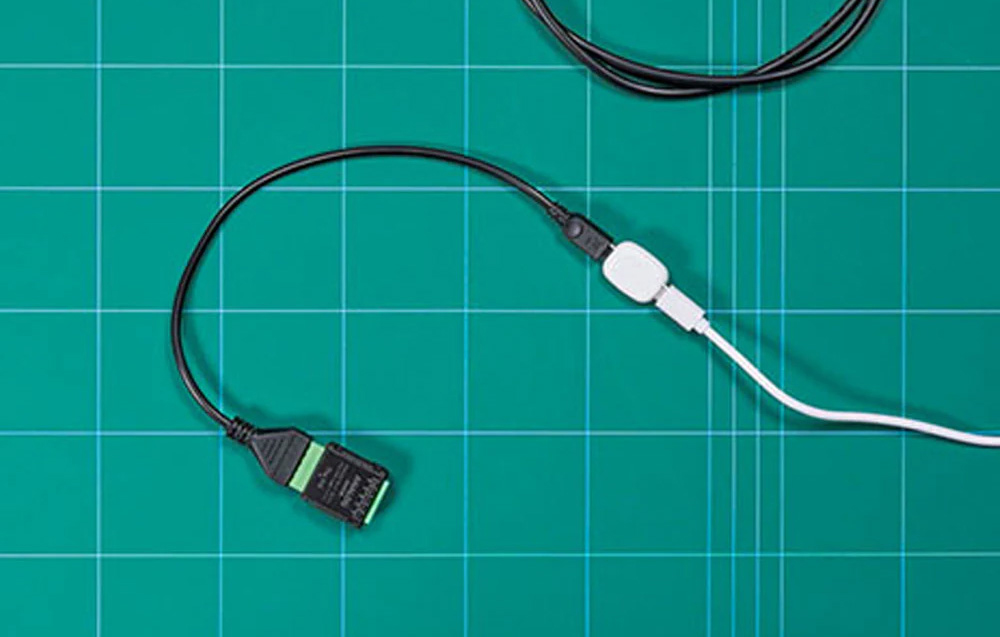

Rozszerzenia i kontrola obciążeń DC

Za pomocą dostępnych dodatków możliwe jest rozbudowanie funkcjonalności. Zewnętrzny moduł SSR umożliwia dwukanałowe sterowanie urządzeniami o niskim obciążeniu DC do 30 V / 300 mA, takimi jak wskaźniki LED, małe wentylatory czy elektrozawory. Moduł analogowy 0–30 V pozwala monitorować napięcia w systemach bateryjnych 3,7 V, 12 V lub 24 V.

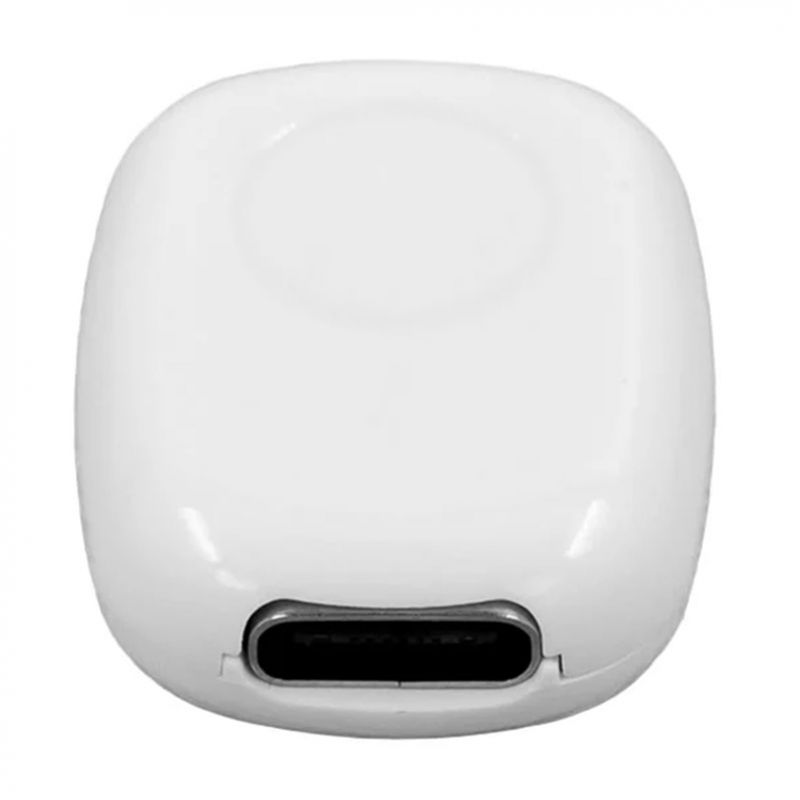

Kompaktowa konstrukcja i zasilanie USB-C

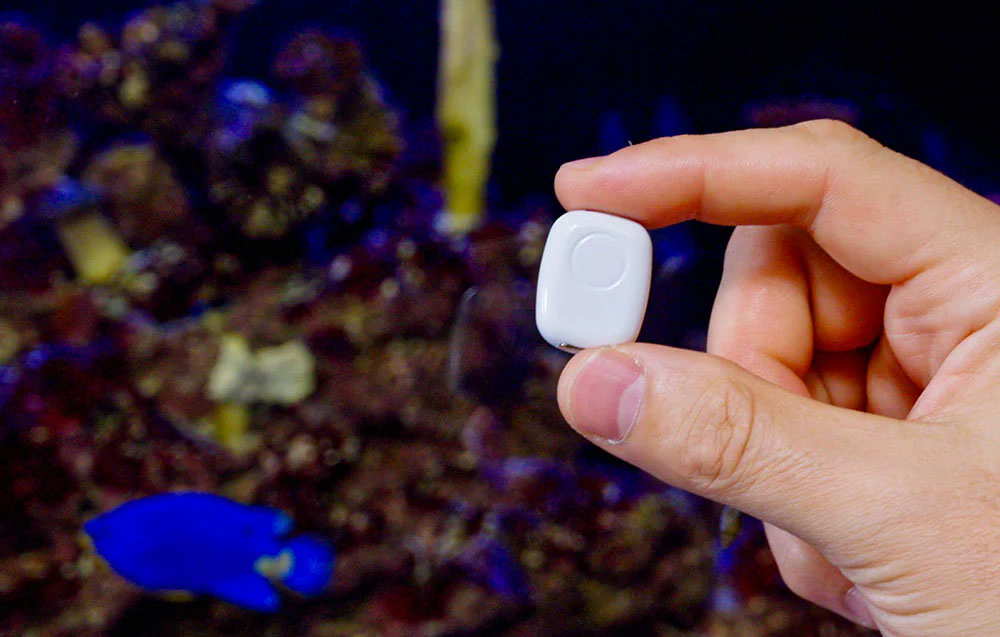

Obudowa o wymiarach 26 × 19,95 × 8,5 mm i wadze zaledwie 3 g pozwala zamontować urządzenie praktycznie w dowolnym miejscu. Zasilanie odbywa się przez port USB-C napięciem 5 V, a pobór mocy nie przekracza 1 W. Dzięki temu The Pill może pracować w instalacjach niskonapięciowych oraz systemach opartych na zasilaczach USB.

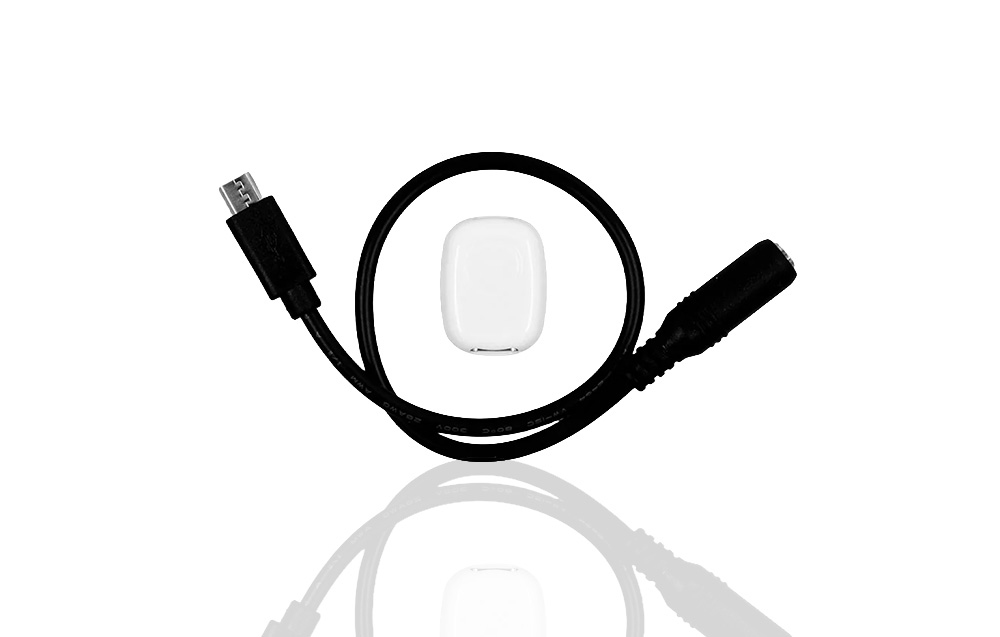

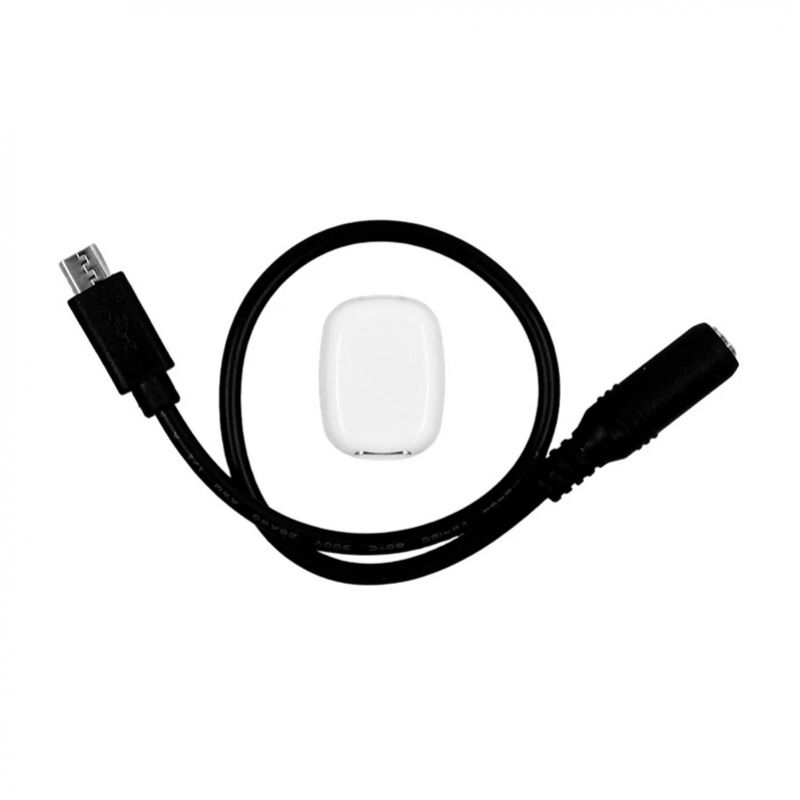

W zestawie:

- czujnik

- kabel USB-C

Specyfikacja:

- Producent: Shelly

- Nazwa produktu: Pill

- Kolor: biały

- Wymiary: 26 × 19,95 × 8,5 mm

- Waga: 3 g

- Materiał obudowy: tworzywo sztuczne

- Temperatura pracy: od -20°C do 40°C

- Wilgotność: 30% – 70% RH

- Zasilanie: 5 V DC (przez port USB Type-C)

- Pobór mocy: < 1 W

- Próg stanu niskiego: < 0,83 V

- Próg stanu wysokiego: > 2,48 V

- Maksymalne napięcie wejść cyfrowych: 3,3 V

- Maksymalne napięcie przełączania: 3,3 V

- Maksymalny prąd przełączania: 20 mA

- Woltomierz DC (wbudowany): 0–2,5 V

- Woltomierz DC (z dodatkiem zewnętrznym): 0–30 V

- Dokładność pomiaru napięcia: ±(2% + 5 cyfr)

- Obsługiwane czujniki zewnętrzne: 1 × DHT22; do 5 × DS18B20

- Łączność WiFi: 802.11 b/g/n 2401–2483 MHz

- Maksymalna moc nadawcza WiFi: < 20 dBm

- Zasięg WiFi: do 30 m wewnątrz budynków i do 50 m na zewnątrz (zależny od warunków)

- Łączność Bluetooth: BLE 4.2 2402–2480 MHz

- Maksymalna moc nadawcza Bluetooth: < 10 dBm

- Zasięg: do 10 m wewnątrz budynków i do 30 m na zewnątrz (zależny od warunków)

- Procesor: Shelly ESP32-C3 (ESP-Shelly-C38F)

- Pamięć flash: 8 MB
